Sintesis dan karakterisasi komposit ZnO/HAp dari limbah baterai dan cangkang telur bebek dengan metode solid state dispersion sebagai material fotokatalis limbah metilen biru

Staustan, Nafisah (2025) Sintesis dan karakterisasi komposit ZnO/HAp dari limbah baterai dan cangkang telur bebek dengan metode solid state dispersion sebagai material fotokatalis limbah metilen biru. Sarjana thesis, UIN Sunan Gunung Djati Bandung.

Preview	Text (COVER) 1_cover.pdf Download (48kB) | Preview
Preview	Text (ABSTRAK) 2_abstrak.pdf Download (76kB) | Preview

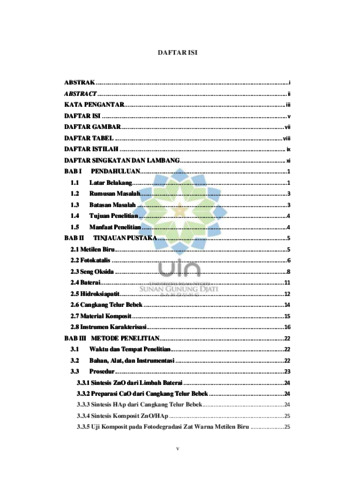

Preview	Text (DAFTAR ISI) 3_daftar isi.pdf Download (95kB) | Preview
Preview	Text (BAB I) 4_bab 1.pdf Download (72kB) | Preview
	Text (BAB II) 5_bab 2.pdf Restricted to Registered users only Download (75kB)
	Text (BAB III) 6_bab 3.pdf Restricted to Registered users only Download (73kB)
	Text (BAB IV) 7_bab 4.pdf Restricted to Registered users only Download (72kB)
	Text (BAB V) 8_bab 5.pdf Restricted to Registered users only Download (72kB)
	Text (DAFTAR PUSTAKA) 9_daftar pustaka.pdf Restricted to Registered users only Download (147kB)
	Text (LAMPIRAN) 10_lampiran.pdf Restricted to Repository staff only Download (136kB)

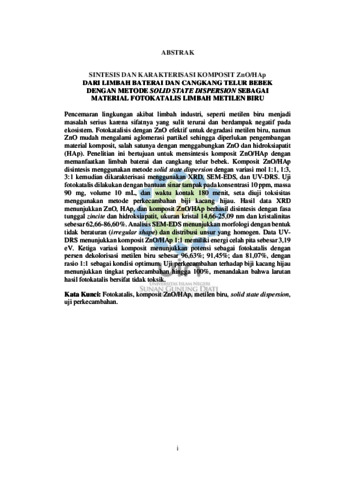

Abstract

Pencemaran lingkungan akibat limbah industri, seperti metilen biru menjadi masalah serius karena sifatnya yang sulit terurai dan berdampak negatif pada ekosistem. Fotokatalisis dengan ZnO efektif untuk degradasi metilen biru, namun ZnO mudah mengalami aglomerasi partikel sehingga diperlukan pengembangan material komposit, salah satunya dengan menggabungkan ZnO dan hidroksiapatit (HAp). Penelitian ini bertujuan untuk mensintesis komposit ZnO/HAp dengan memanfaatkan limbah baterai dan cangkang telur bebek. Komposit ZnO/HAp disintesis menggunakan metode solid state dispersion dengan variasi mol 1:1, 1:3, 3:1 kemudian dikarakterisasi menggunakan XRD, SEM-EDS, dan UV-DRS. Uji fotokatalis dilakukan dengan bantuan sinar tampak pada konsentrasi 10 ppm, massa 90 mg, volume 10 mL, dan waktu kontak 180 menit, seta diuji toksisitas menggunakan metode perkecambahan biji kacang hijau. Hasil data XRD menunjukkan ZnO, HAp, dan komposit ZnO/HAp berhasil disintesis dengan fasa tunggal zincite dan hidroksiapatit, ukuran kristal 14,66-25,09 nm dan kristalinitas sebesar 62,66-86,60%. Analisis SEM-EDS menunjukkan morfologi dengan bentuk tidak beraturan (irregular shape) dan distribusi unsur yang homogen. Data UV-DRS menunjukkan komposit ZnO/HAp 1:1 memiliki energi celah pita sebesar 3,19 eV. Ketiga variasi komposit menunjukkan potensi sebagai fotokatalis dengan persen dekolorisasi metilen biru sebesar 96,63%; 91,45%; dan 81,07%, dengan rasio 1:1 sebagai kondisi optimum. Uji perkecambahan terhadap biji kacang hijau menunjukkan tingkat perkecambahan hingga 100%, menandakan bahwa larutan hasil fotokatalis bersifat tidak toksik.

Actions (login required)

View Item
