Homogenitas pelapisan perak pada permukaan stainless steel melalui penyepuhan dengan dan tanpa buffer menggunakan aplikasi ImageJ

Gunawan, Mutiara Sani (2025) Homogenitas pelapisan perak pada permukaan stainless steel melalui penyepuhan dengan dan tanpa buffer menggunakan aplikasi ImageJ. Sarjana thesis, UIN Sunan Gunung Djati Bandung.

Preview	Text 1_cover.pdf Download (240kB) | Preview
Preview	Text (COVER) 1_cover.pdf Download (240kB) | Preview
Preview	Text (ABSTRAK) 2_abstrak.pdf Download (280kB) | Preview
Preview	Text (D) 3_skbebasplagiarisme.pdf Download (423kB) | Preview

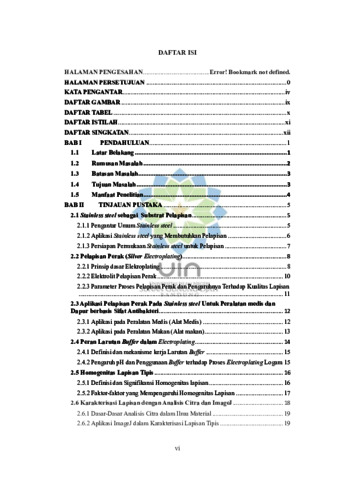

Preview	Text (DAFTAR ISI) 4_daftarisi.pdf Download (320kB) | Preview

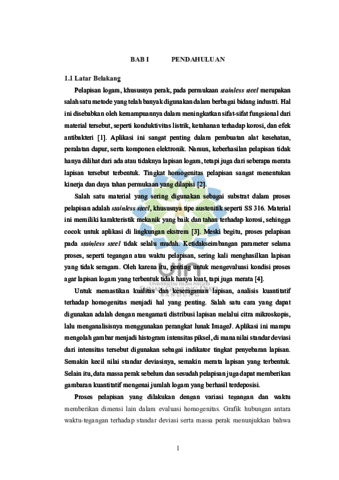

Preview	Text (BAB I) 5_bab1.pdf Download (282kB) | Preview
	Text (BAB II) 6_bab2.pdf Restricted to Registered users only Download (397kB) | Request a copy
	Text (BAB III) 7_bab3.pdf Restricted to Registered users only Download (431kB) | Request a copy
	Text (BAB IV) 8_bab4.pdf Restricted to Registered users only Download (829kB) | Request a copy
	Text (BAB V) 9_bab5.pdf Restricted to Registered users only Download (251kB) | Request a copy
	Text (DAFTAR PUSTAKA) 10_daftarpustaka.pdf Restricted to Registered users only Download (244kB) | Request a copy
	Text (LAMPIRAN) 11_lampiran.pdf Restricted to Repository staff only Download (4MB) | Request a copy

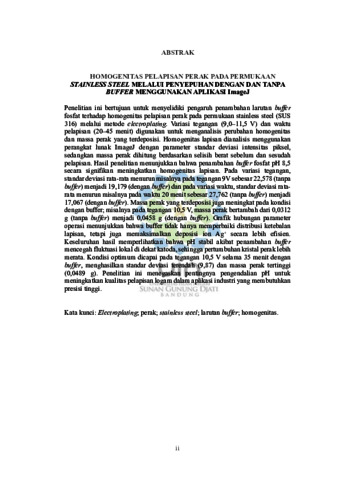

Abstract

Penelitian ini bertujuan untuk menyelidiki pengaruh penambahan larutan buffer fosfat terhadap homogenitas pelapisan perak pada permukaan stainless steel (SUS 316) melalui metode electroplating. Variasi tegangan (9,0–11,5 V) dan waktu pelapisan (20–45 menit) digunakan untuk menganalisis perubahan homogenitas dan massa perak yang terdeposisi. Homogenitas lapisan dianalisis menggunakan perangkat lunak ImageJ dengan parameter standar deviasi intensitas piksel, sedangkan massa perak dihitung berdasarkan selisih berat sebelum dan sesudah pelapisan. Hasil penelitian menunjukkan bahwa penambahan buffer fosfat pH 8,5 secara signifikan meningkatkan homogenitas lapisan. Pada variasi tegangan, standar deviasi rata-rata menurun misalnya pada tegangan 9V sebesar 22,578 (tanpa buffer) menjadi 19,179 (dengan buffer) dan pada variasi waktu, standar deviasi ratarata menurun misalnya pada waktu 20 menit sebesar 27,762 (tanpa buffer) menjadi 17,067 (dengan buffer). Massa perak yang terdeposisi juga meningkat pada kondisi dengan buffer; misalnya pada tegangan 10,5 V, massa perak bertambah dari 0,0312 g (tanpa buffer) menjadi 0,0458 g (dengan buffer). Grafik hubungan parameter operasi menunjukkan bahwa buffer tidak hanya memperbaiki distribusi ketebalan lapisan, tetapi juga memaksimalkan deposisi ion Ag⁺ secara lebih efisien.Keseluruhan hasil memperlihatkan bahwa pH stabil akibat penambahan buffermencegah fluktuasi lokal di dekat katoda, sehingga pertumbuhan kristal perak lebih merata. Kondisi optimum dicapai pada tegangan 10,5 V selama 35 menit dengan buffer, menghasilkan standar deviasi terendah (9,87) dan massa perak tertinggi (0,0489 g). Penelitian ini menegaskan pentingnya pengendalian pH untuk meningkatkan kualitas pelapisan logam dalam aplikasi industri yang membutuhkan presisi tinggi.

Actions (login required)

View Item
