Rancang bangun sistem instrumentasi pada proses aliran fluida berbasis Supervisory Control And Data Acquisition (SCADA) dan Programmable Logic Controller (PLC)

Humaira, Raden Roro Hasna (2025) Rancang bangun sistem instrumentasi pada proses aliran fluida berbasis Supervisory Control And Data Acquisition (SCADA) dan Programmable Logic Controller (PLC). Sarjana thesis, UIN Sunan Gunung Djati Bandung.

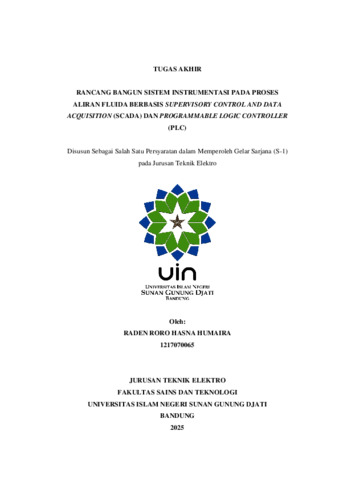

Preview	Text (COVER) 1_Cover.pdf Download (71kB) | Preview

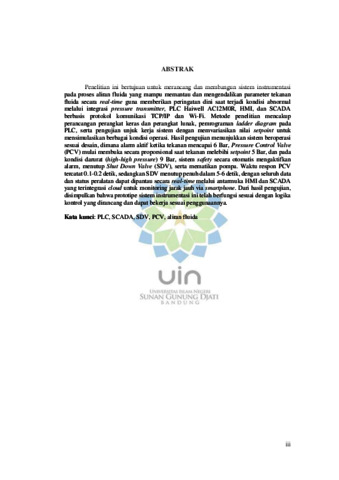

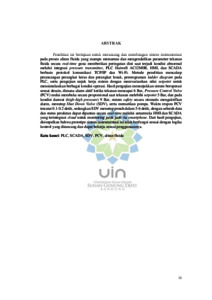

Preview	Text (ABSTRAK) 2_Abstrak.pdf Download (26kB) | Preview

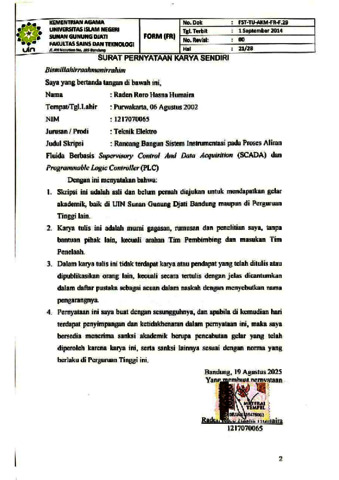

Preview	Text (SK BEBAS PLAGIARISM) 3_SK Bebas Plagiarism.pdf Download (99kB) | Preview

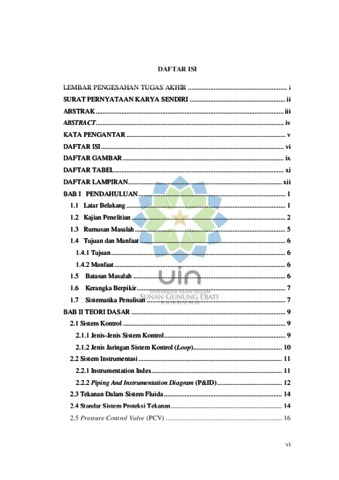

Preview	Text (DAFTAR ISI) 4_Daftar Isi.pdf Download (169kB) | Preview
	Text (BAB I) 5_Bab I.pdf Restricted to Registered users only Download (124kB)
	Text (BAB II) 6_Bab II.pdf Restricted to Registered users only Download (675kB)
	Text (BAB III) 7_Bab III.pdf Restricted to Registered users only Download (143kB)
	Text (BAB IV) 8_ Bab IV.pdf Restricted to Registered users only Download (1MB)
	Text (BAB V) 9_Bab V.pdf Restricted to Registered users only Download (310kB)
	Text (BAB VI) 10_Bab VI.pdf Restricted to Registered users only Download (89kB)
	Text (DAFTAR PUSTAKA) 11_Daftar Pustaka.pdf Restricted to Registered users only Download (177kB)
	Text (LAMPIRAN) 12_Lampiran.pdf Restricted to Repository staff only Download (565kB)

Abstract

Penelitian ini bertujuan untuk merancang dan membangun sistem instrumentasi pada proses aliran fluida yang mampu memantau dan mengendalikan parameter tekanan fluida secara real-time guna memberikan peringatan dini saat terjadi kondisi abnormal melalui integrasi pressure transmitter, PLC Haiwell AC12M0R, HMI, dan SCADA berbasis protokol komunikasi TCP/IP dan Wi-Fi. Metode penelitian mencakup perancangan perangkat keras dan perangkat lunak, pemrograman ladder diagram pada PLC, serta pengujian unjuk kerja sistem dengan memvariasikan nilai setpoint untuk mensimulasikan berbagai kondisi operasi. Hasil pengujian menunjukkan sistem beroperasi sesuai desain, dimana alarm aktif ketika tekanan mencapai 6 Bar, Pressure Control Valve (PCV) mulai membuka secara proporsional saat tekanan melebihi setpoint 5 Bar, dan pada kondisi darurat (high-high pressure) 9 Bar, sistem safety secara otomatis mengaktifkan alarm, menutup Shut Down Valve (SDV), serta mematikan pompa. Waktu respon PCV tercatat 0.1-0.2 detik, sedangkan SDV menutup penuh dalam 5-6 detik, dengan seluruh data dan status peralatan dapat dipantau secara real-time melalui antarmuka HMI dan SCADA yang terintegrasi cloud untuk monitoring jarak jauh via smartphone. Dari hasil pengujian, disimpulkan bahwa prototipe sistem instrumentasi ini telah berfungsi sesuai dengan logika kontrol yang dirancang dan dapat bekerja sesuai penggunaannya.
